旋盘泵
类别：旋盘泵 发布时间：2020-10-26 06:58 浏览： 次
管沿泵
■ 性能范围
管沿泵——性能优良并能用于苛刻工况条件的泵。
流量：0.5～2250m3/H
扬程：最高300m
圆盘直径：152～508mm
操作温度：最高420°C
粘度：300000 cps
转速：最高2900r/min
动力配套：电动机、柴油机等
泵的工作原理
管沿泵集中了离心泵结构简单和容积泵输送能力强的特点，靠介质内部的摩擦力和转盘旋转时产生的离心力来实现对介质的输送。
介质的流速直接取决于介质粘度和管壁粗糙度，管壁对流动的介质具有一种粘合力，这种粘合力会被传递到其他各层，直至管道的中心。其结果是管道中间的介质流速为最大，管壁上的介质流速则为零。
管沿泵就是利用了这个原理，使两个或多个并排分布的圆盘产生旋转，在转盘壁上形成的边界层保持着一种固定的状态。从转盘的表面上看，相对流速为零，而介质越往转盘中间的中心位置，其流速则越高。在这种情况下，“相对于转盘”的表述就显得很重要。因为如果观察者站在外围观看的话，他看到的是转盘上介质边界层的流速为最高。

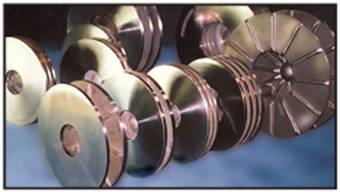

圆盘转子是泵的核心部件，一旦介质进入泵体就会按层次地附着在转盘的表面；在转盘转动时介质会继续并列逐层增加，直至形成边界层。旋转能则由转盘逐层向液体传递，由此在圆盘转子并列转盘的整个宽度上构成速度和压力梯度。边界层应力、粘性应力和离心力结合在一起，能构成一个高效强劲的应力场，它能通过层流保护性地把介质“拉入”泵体，使介质流向转盘的外边缘，最后进入泵的排出管道。很关键的一点是介质在进入泵体后立即被挤到个转盘的中间，这样可以避免后面
流过来的液体介质与转盘发生接触和碰撞，在泵腔内的其他各活动部件上也不会产生冲击。
管沿泵使用一系列平行盘片，当盘片旋转时产生边界层和粘性拖动力平滑推动流体运动，对流体没有破坏性的冲击。旋盘泵的装配对安装公差没有特别要求，泵体内也不存在有相互冲击的部件，这就意味着不会产生金属与金属间的摩擦和磨损。
平滑的片状流动意味着低气蚀，它避免了压头和流量的损失，也减少了泵体和运动部件间的磨损，同时也消除了泵的振动和噪音。
管沿泵的直流式设计为流体的流动提供最大的空间，对泵的拆卸维修也方便、快捷。旋盘泵还可以被设计成适用于输送那些含有不能被破坏的固体颗粒和含有气体泡沫的介质；还能够设计成超大尺寸的吸入端和排出端。开放式的结构设计也避免阻塞。
设计带筋板的盘片用来输送高粘度介质、含固体颗粒介质，以及提高泵的输送量。
泵的应用范围和特点
迄今为止，所有已知的泵的工作方式都有一个共同之处，就是泵体通过压力来输送物料介质，介质只有通过与输送机械元件（如齿轮、柱塞、隔膜、转子、叶片等）的接触才能被输送，机械部件对泵体和物料都产生严重冲击。这种冲击对于输送高粘度介质、磨蚀性介质、含有固体颗粒介质、含有气体泡沫的介质或者液体、固体、气体混合的介质以及对剪切力比较敏感的介质而言是非常危险的，它会产生脉动，对泵有磨损，对管道有破坏。由于没有冲击性的部件来破坏所输送的物料介质，边界层可以保护泵，管沿泵最大程度地从根本上消除阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。管沿泵在这种条件很苛刻的场合更可靠、更有效率，也更经济，使用寿命长，维护少。
许多应用场合工况条件苛刻，如：介质含有固体颗粒、粘度大、具有很强的磨蚀性、腐蚀性等对泵具有强烈的破坏性，并使得泵性能严重下降。旋盘泵能很好的输送高粘度、高磨蚀性、固体含量高或富含气体以及对剪切性敏感的液体介质。没有冲击性的部件来破坏介质产品，边界层可以保护泵，管沿泵最大程度地从根本上消除阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。管沿泵能奇迹般地降低泵的磨损，而这种条件苛刻的应用场合，恰恰是管沿泵发挥作用的地方，它是唯一一种能够对介质产品没有任何破坏性的流体输送装置。
管沿泵能处理各种流体介质：
● 磨蚀性的颗粒不会研磨和磨损旋转盘片表面，泵的性能和效率不会降低，所以泵的使用寿命会更长久。
● 由于无冲击性的破坏作用，介质不会
受到剪切、搅拌、撞击等形式的破坏。在管沿泵腔内没有来自于叶轮的撞击或者其他有撞击性的部件，只有在非涡流性的流道里对流体的接
触性输送，很多情况下对所输送产品的破坏完全能够消除。
● 当处理粘度大的流体介质时，还没有任何一种泵能够像管沿泵一样胜任。实际上粘度越大，越能够增加效率，当粘度大于350cps时，管沿泵需要的功率比离心泵要低得多。
● 输送的介质中即使固体颗粒含量超过80%，管沿泵一样能够顺畅输送。圆盘转子独特的开放设计使得泵腔内无需精密的公差配合，即使很大的固体颗粒也不会阻塞在泵腔里。
● 在输送含有气体和空气介质时，由于无冲击、搅拌和剪切运动，气泡在输送过程中也不会破裂，它们穿越盘片就像固体颗粒一样顺畅而不被破坏。管沿泵输送的流体里即使气体含量超过70%也不会有任何气泡的爆炸、破裂发生，也不会发生振动、噪音和汽蚀等现象。
管沿泵在化工和石化行业的应用
管沿泵在化工和石化领域的应用越来越广泛，
用于取代的泵越来越多。对于那些有腐蚀性、研磨
性、固体颗粒和含有大量气体的介质，管沿泵正在发挥更大的作用。
泵的材质可选用金属和非金属材料，可以满足不同类型的腐蚀和危险介质，包括有毒性物料、热酸和碱液，甚至核废料，还能适合化工和石化行业的高温场合的使用。
● 管沿泵在日用化工、食品、医药和生物制剂行业的应用
管沿泵在食品和医药行业的应用多种多样，在下述场合的应用管沿泵会更经济、效率更高：
◆ 酒精、润发油、润肤脂、洗发精、香水、洗发液、剃须膏、乳胶、洗涤剂、凝胶、牙膏、化妆水、香精、炼乳、乳液。
◆ 生的和经过烹煮的玉米、奶酪、豆奶、蛋白质、糖浆、蜂蜜、啤酒花、麦芽糖、淀粉、酵母、黄油、花生酱、蔬菜酱、蛋清、蛋糕浆、冰淇淋、葡萄浆、土豆、西红柿、牛蒡、活鱼、植物油、动物油脂、色拉油、鸡肉、甚至整只鸡。
◆ 即使易碎的药剂、血小板、维他命、 血制品和血液细胞，通过旋盘泵输送也不会被破坏。
管沿泵在市政和工业企业的应用
管沿泵的非冲击设计使得气泡不会破裂，能够顺利通过盘片输送。另外，也不存在径向和轴向负载，管沿泵对用户来讲根本就不需要太多的零件更换和维修。
管沿泵在处理以下介质时胜过其他任何形式的泵。
◆ 粘稠性和含有大颗粒的介质，所有市政和工业上的废水泥浆。
◆ 有磨蚀性的流体：石灰浆、固体泥浆、沙子泥浆、污水和含量超过80%的颗粒泥浆。
◆ 含空气或其他其他的介质：DAF泥浆和其他类型厌氧型泥浆和污物。
◆ 大颗粒和纤维介质：含有碎屑、杂草、 塑料布的城市废水。
●管沿泵在纸浆和造纸行业的应用
造纸和纸浆行业不同于一般行业，管沿泵在该行业的成功应用证明了其在解决输送高难度介质方面所具有的无可比拟的优越性。管沿泵使得输送大比重和高粘稠介质成为很容易解决的事情，而不必使用一些辅助手段（如：其他的泵要先去掉流体中残存的大量气体），同时保证泵的性能无任何损失，其它形式的泵做不到这一点。管沿泵处理粘稠介质允许粘度达到300000cps。当介质粘度不超过350cps时，管沿泵的功率不到同样尺寸传统泵的一半。事实上介质粘度越高，泵的效率越高，而且管沿泵由于对输送的物料不造成任何破坏或损伤，所以同样尺寸的泵输送量更大。
所以，管沿泵带给纸浆和造纸企业空前的经济性。
◆ 降低泵的维护费用和维
修时间，提高生产设备
的运行效率。
◆ 管沿泵能够处理高粘度
流体而对泵依然无磨损，免于维修。而且在很多情况下节能降耗。
◆ 运行效率更高，不占用多余的空间，而且免除使用真空系统。
◆ 独一无二的非冲击设计使得旋盘泵输送介质时不对纸张的自由度有任何改变，管沿泵每年可以为用户节省成千上万的费用。
● 管沿泵在石油、冶金、矿山等行业的应用
管沿泵在石油、矿山、冶金等行业的苛刻工况应用获得了极大的
成功。开式设计和平滑无脉动运转使得泵在输送含有研磨性和高粘稠性介质时轻松自如。管沿泵能够输送粘稠性强的油类介质和混有沙子的流体，钻探带出来的泥浆，原油浆和铁屑等，泵的磨损几乎为零。管沿泵在油田上使用是最合适的，能够输送含有油、气体、水、沙子、泥浆等多相混合的介质，还能输送粘稠油和不会对流体造成乳化的介质。对于输送多相混合的介质除了管沿泵没有其他更好的选择。
管沿泵的输送具有无可比拟的优点——高输送量、低产品损耗、极少的维护运行成本，这将极大地为用户节省成本和工作时间。
管沿泵以无冲击、无破坏性的方式输送介质，已经在以下这些行业中被成功地应用：
◆ 在造纸工业里，用泵输送干燥剂含量在18%以内、空气含量在7%以内的各种纸浆，输送熟淀粉，纸的表面液和聚合物溶液等。
◆ 在化学工业里，输送特殊的分散剂和不凝固的乳胶等。
◆ 用来输送微小的墨水胶囊，而不破坏胶囊的表皮。
◆ 在食品加工业里用来输送蛋白质、浓缩果汁、柠檬油、水果，甚至某些初级产品，如：整个西红柿、土豆、牛蒡等。
◆ 能安全和无磨损地输送磨蚀性强的结晶体悬浮液，含沙介质和各类矿泥等。
◆ 能够输送气体含量7%以内的三相态混合物。
■ 管沿泵的高效和经济性
● 几乎不需维修
泵的磨损极少，也不需要很多的零部件用于更换，在90%以上的应用场合都是这样。
● 零部件很少
管沿泵不推荐零部件明细表，因为很少使用它们。维修时间很少或者根本就不需要维修，只是需要进行对轴承常规性的润滑和对密封的冲洗等维护，其他一切都不需要。
无剪切保护性地输送用户的产品独特的结构设计使得产品的输送过程变得平滑而没有冲击、剪切和破坏。
无剪切保护性地输送用户的产品独特的结构设计使得产品的输送过程变得平滑而没有冲击、剪切和破坏。
● 高强度的轴——近乎零的径向负载和轴向负载
在满负荷、全速运行的情况下，轴的变形很小。这会极大地延长轴、轴承、密封的使用寿命。管沿泵的轴承运转时，如果润滑保养得好，一般至少会超过80000小时。
● 节能降耗
在大多数应用场合，其他的传统泵的能耗几乎都是一样的，然而管沿泵在处理粘性的介质时却需要很小的动力，这是由于流体的粘性拖动特性造成的结果。
● 无可比拟的经济性
管沿泵在初始的成本不仅具有竞争力，而且在对付难以处理的介质时用户的维护和运行成本方面更具有竞争力，其他的传统泵根本不能和管沿泵相比。
管沿泵在用于处理含有固体颗粒、高粘性、含气、磨蚀性强的介质以及需要保护的介质，在这些应用方面具有很强的针对性，相比传统泵而言管沿泵的成本最后综合比较起来，往往低于那些传统泵2～3倍。管沿泵的无冲击设计使得泵的磨损极小，从配件更换和维修角度来讲，要比传统泵节省90%以上的人力、物力和财力。
而且对所输送介质的保护，可以最大限度的保证介质的原始状态，在输送过程不受任何的冲击和破坏。
看图示的的对比图：
从购买成本、维修、人力、配件、产品质量改变和产量各方面进行综合比较得出的直方图，可以发现管沿泵是最出色的。
■ 管沿泵成功的业绩
管沿泵为用户不断带来新的解决方案，成为越来越多的用户替换旧泵的最佳选择，是解决物料输送难度极大的应用场合的最佳克星。不同行业的用户使用一直在证明和验证这种魔力泵的效果和功能。
管沿泵在下列这些行业中已被成功的应用：
◆ 冶金行业：铁屑、冷却水、金属粉末、循环酸液。
◆ 采矿和矿上排水：钻孔污泥、石墨尾料、石灰膏、钻石开采。
◆ 陶瓷、玻璃和采石行业：石渣、玻璃纤维、陶瓷渣。
◆ 食品加工: 生的和经过烹煮的玉米、奶酪、奶油、豆奶、蛋白质、糖浆、蜂蜜、啤酒花、麦芽糖、淀粉、酵母、黄油、花生酱、蔬菜酱、蛋清、蛋糕浆、冰淇淋、果冻、果肉、果酱、葡萄浆、土豆、西红柿、牛蒡、活鱼、棕榈油、橄榄油、松子油、植物油、柑桔油、巧克力酱、动物油脂、色拉油、鸡肉、甚至整只鸡。
◆ 制药行业：活体细胞、浮游生物、细菌、血液、催化剂溶液。
◆ 农牧业：玉米、土豆、番茄、番茄酱、蔬菜、牛蒡、蘑菇、水洗大豆、水洗樱桃、甜菜、活鱼、牡蛎壳酱、肉制品、含大量残渣的农用品。
◆ 对剪切敏感、不能被破坏产的品输送：聚合体乳化剂、乳胶、明胶、石英、膨化剂、活性剂、含有活性剂的化妆品。
◆ 粘稠流体输送：废泥浆、污泥沉积物、黑色化妆品、油漆、油渣、沥青、粘胶、聚合树脂。
◆ 研磨性介质输送：硼砂、钻探泥浆、沙浆（颗粒含量80%）、石英泥浆。
◆ 危险物料处理：核废料、有机和无机废渣。
◆ 高温或高压介质输送：石油、石化行业的高温高压介质。

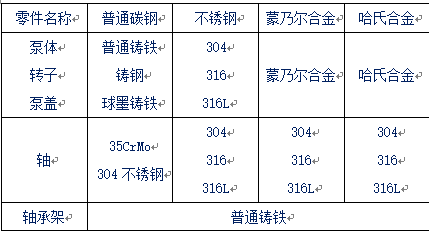

泵的材质：

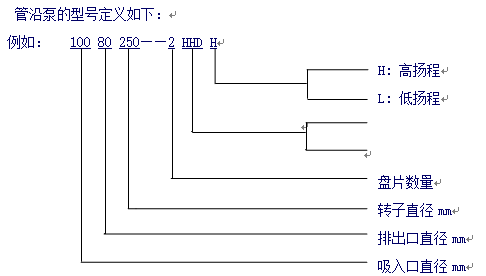

管沿泵的型号表示方法
管沿泵的型号表示方法
管沿泵输送的一些典型流体
● 食品加工行业应用
奶酪
牛奶
酸奶
奶油
豆奶
蛋白质
糖浆
蜂蜜
啤酒花
麦芽糖
麦精
淀粉
淀粉液
酵母液
黄油
花生酱
蔬菜酱
蛋清
蛋糕浆
冰淇淋
果肉
果冻
果酱
水果浆
葡萄浆
棕榈油
橄榄油
松子油
植物油
柑桔油
椰子油
玉米油
玉米糖浆
巧克力酱
动物油脂
色拉油
鸡肉
甚至整只鸡
鸡块
鸡脂肪
肉馅
巧克力
柑桔油
乳制品
食用油
蛋清
蛋黄
肉汤
明胶
淀粉胶
葡萄糖
浓缩果汁
猪油
活鱼
人造奶油
肉类废物
蘑菇
芥末
动物油
熟菜油
橄榄
橙浆
牡蛎壳浆
宠物食品
沙拉酱
虾
屠宰场废弃物
软饮料糖浆
玉米糖浆
蔬菜
蔬菜浆
醋
酱油
豆乳
调味料
杏
杏仁膏
酒
啤酒
可乐
花生奶
● 化工石油行业应用
重油和热油
煤油
柴油
汽油
导热油
润滑油
油脂
硬酸脂
透平油
矿物油
沥青
改性沥青
乳胶
聚苯乙烯
氯酸钠泥浆
染液
腐蚀性化学品
盐酸/氢氟酸酸
硫酸
亚硫酸钠
电镀液/电镀酸
海水/盐水
氯化烃
烧碱液和酸
废酸回收
酒类流通化工过程浆料
次氯酸钠（漂白剂）
氢氧化钠
硫酸
醋酸
苯甲酸
磷酸
甲酸
硼酸
硝酸
脂肪酸
丙烯酸
苯二酸草酸
盐酸
柠檬酸
乳酸
石碳酸
丁醇
乙醇
甲醇
丙醇
二甘醇
丙二醇
聚醚多元醇
氢氧化钠
氢氧化铵
有机溶剂
氟利昂
四卤化碳
苯
甲苯
二甲苯
己烷
戊烷
丁烷
二氯甲烷
乙烯
苯乙烯
氯乙烯
石脑油
煤油
萘
苯酚
苯酐
醋酸乙酯
醋酸乙烯
硝酸铝
硫酸铵
氯酸钾
氯酸钡’
硫酸铜
硝酸铜
油漆
油墨
墨水
甘油
凡士林
石蜡油
溶剂
烃油
硅油
● 市政和工矿企业应用
市政和废水泥浆
固体泥浆
沙子泥浆
含量超过80%的颗粒浆
厌氧性泥浆
沼气池泥浆
含水污油
含油污水含泥污油
水煤浆
渣油煤焦油
涂料
含有长纤维的污水
电厂废水
核废料处理
● 制药行业应用
活体细胞
浮游生物
细菌
血液
催化剂溶液
维他命
● 日用化工行业应用
酒精
润发油
润肤脂
洗发精
香水
洗发液
剃须膏
乳胶
洗涤剂
凝胶
牙膏
化妆水
香精
炼乳
乳液
靖江恒力泵业有限公司
地址:靖江市新桥镇飞跃南路29号
电话:18606106892（微信同号）
